System A3000 Open

ÖVERGRIPANDE

A3000 Open är ett smart styrsystem för dusch, tvättställ, urinal och WC i offentliga miljöer. Alla tappställen kopplas ihop med en busskabel och kan styras via webbläsare eller kopplas in i ett överordnat styrsystem (BMS).

SYSTEMET – vad består det av?

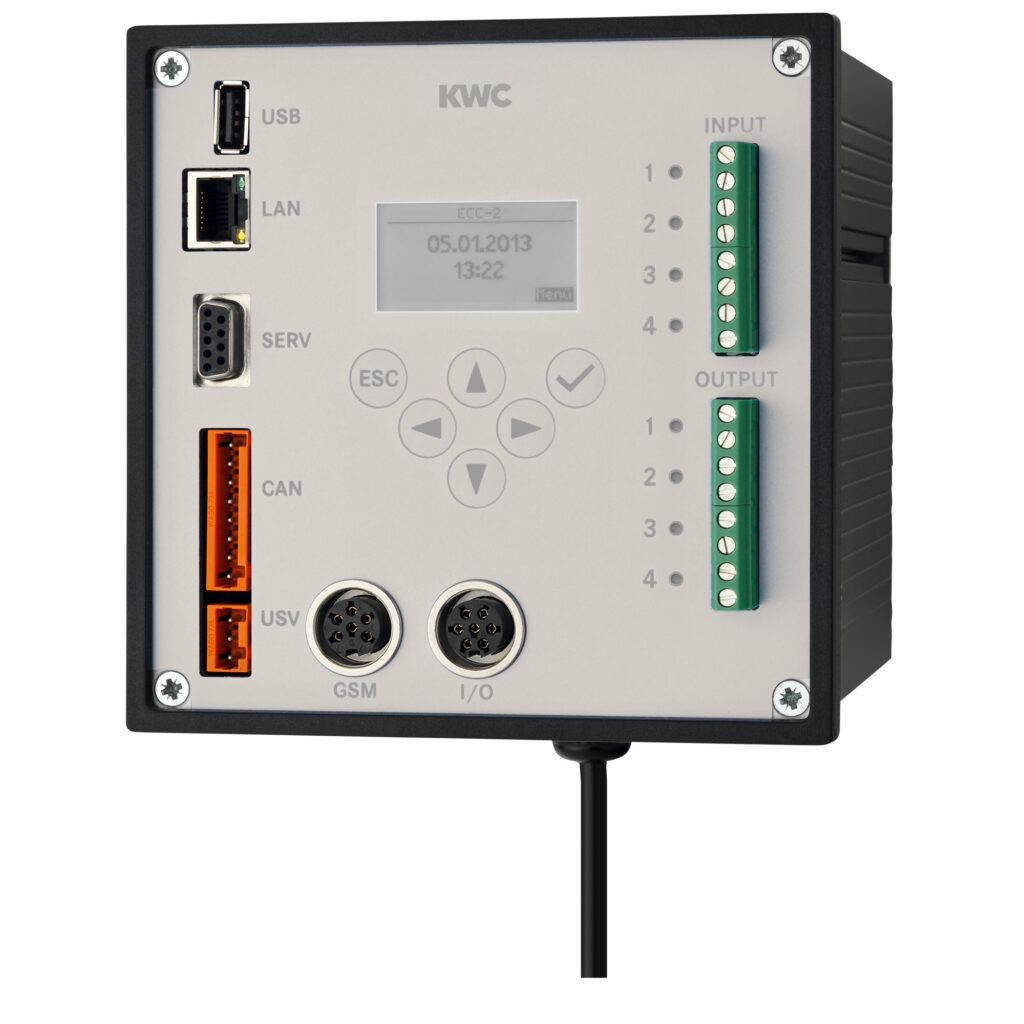

• Centralenheten (ECC2) styr upp till 32 tappställen. Vid behov kan man lägga till fler enheter.
• Varje tappställe har sin egen elektronikmodul som styr funktionen och får ström från busskabeln.
• Centralenheten har webgränssnitt och kan som tillägg även kommunicera med BMS via Modbus, BACnet eller KNX.
• Det finns 4 ingångar och 4 utgångar som kan kopplas till t.ex. larm, städläge eller extern styrning.

ENERGIEFFEKTIV HETVATTENSPOLNING

Legionellabakterier kräver minst 60 °C i 20 minuter för att avdödas. Konventionella system spolar därför stora mängder hett vatten direkt i avloppet – dyrt, resurskrävande och riskfyllt.

Med A3000 Open används istället dynamisk hetvattenspolning: varje dusch har en temperatursensor som pulserar ut hett vatten endast vid behov. Det ger samma säkra desinficering, men minskar förbrukningen från ca 180 liter till 10–20 liter per dusch.

Resultatet: över 90 % lägre energiförbrukning, ca 700 kWh och 10 m³ vatten sparat per dusch och år.

Gruppering vid hetvattenspolning

Om alla duschar spolas samtidigt klarar värmeväxlaren ofta inte att hålla temperaturen, och den kraftiga ångbildningen kan trigga brandlarm.
Lösningen är att spola duscharna i grupper – exempelvis en dusch per duschrum åt gången – och sedan gå vidare till nästa. På så vis säkerställs rätt temperatur, minskad ångbildning och trygg drift.

Kontroll

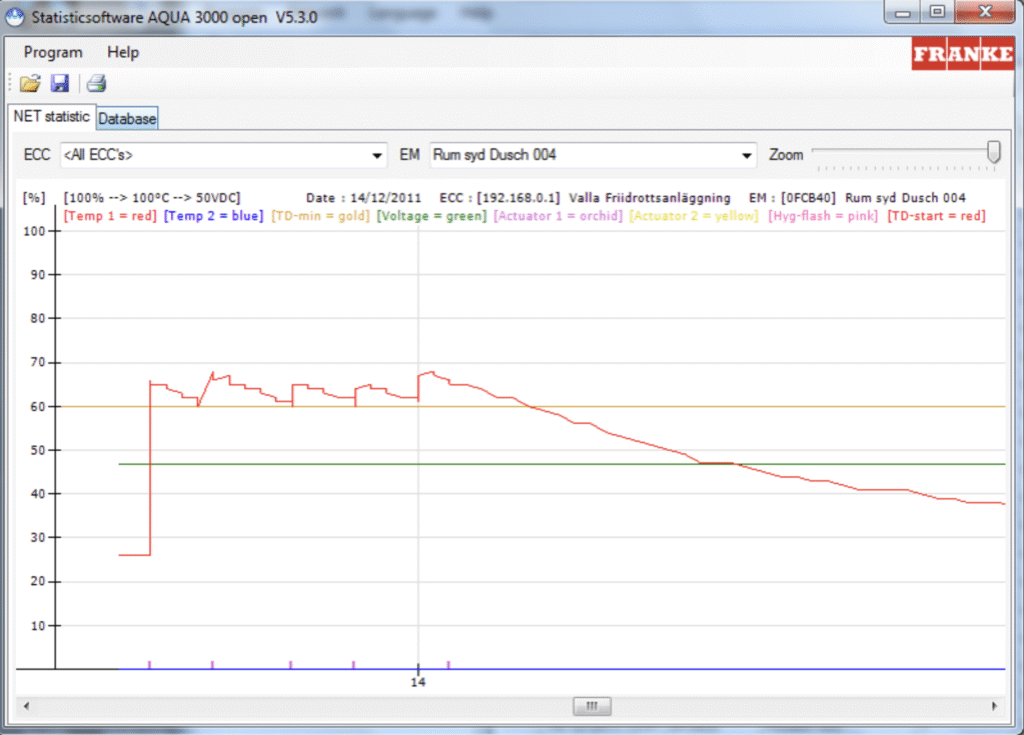

Systemet övervakar varje hetvattenspolning och loggar temperaturen var 10:e sekund.
Det gör att avvikelser upptäcks direkt och att man i efterhand kan följa när spolningen gjordes och hur temperaturen varierade – full kontroll och spårbarhet.

HYGIENSPOLNING/AUTOMATSPOLNING

Hygienspolning förhindrar stillastående vatten, uttorkade avlopp och för höga temperaturer i kallvattenledningar – särskilt viktigt i varma miljöer som badhus. Till skillnad från hetvattenspolning, som avdödar bakterier, håller hygienspolning vattnet fräscht och minskar bakterietillväxt.

Spolningen kan styras på flera sätt: med tidsintervall, efter senaste användning, via temperatursensor, tidkanal, extern signal eller manuellt via webben. Precis som vid hetvattenspolning kan tappställen grupperas för att undvika samtidig spolning.

TIDSSTYRNING

ECC2 har en inbyggd realtidsklocka för schemaläggning av funktioner som städavstängning, hygien- och hetvattenspolning.
Aktiviteter kan vara enstaka eller återkommande, och systemet kan även begränsa användning – t.ex. max duschtid per dygn eller antal WC-spolningar per tidsintervall.

BELASTNINGSSTYRNING

Systemet kan begränsa hur många WC och urinaler som spolas samtidigt, vilket möjliggör mindre dimensionerade ledningar.
Vid hög duschbelastning kan spoltiden automatiskt kortas i tre steg – ner till 50 % – för att uppmuntra kortare duschar och frigöra kapacitet.

STATISTIK

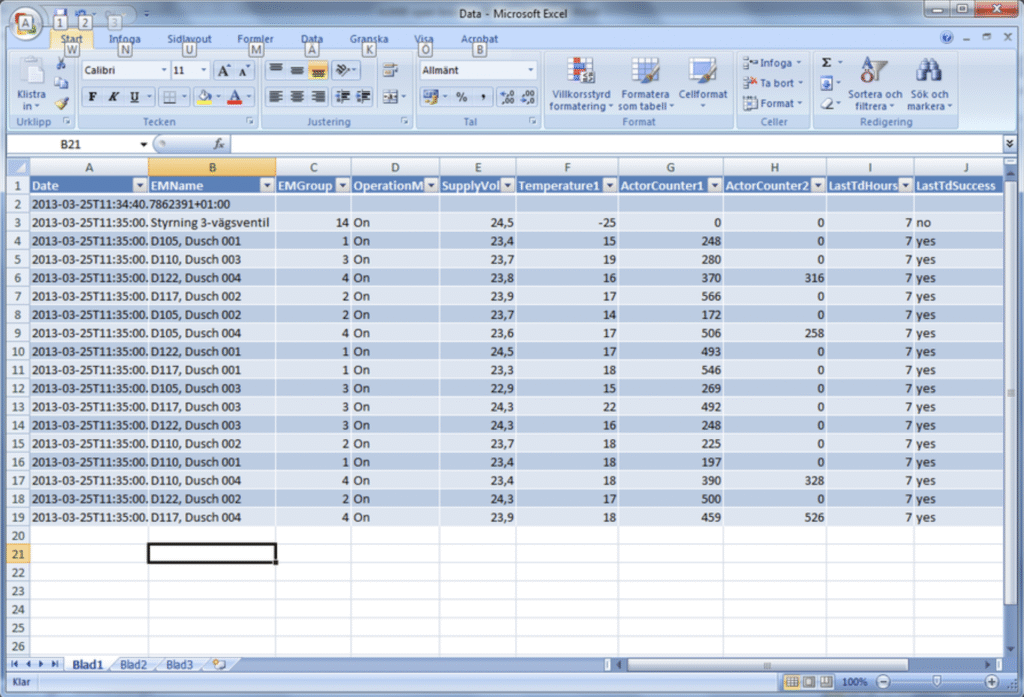

Systemet loggar detaljerad statistik för varje tappställe – från användning till vattenförbrukning och temperatur.
Data sparas automatiskt med tidsmarkering, normalt minst 3 månader bakåt, vilket ger full överblick för service och uppföljning.

DRIFTSÄKERHET OCH SERVICE

Tappställen kräver endast 24 V matning och fungerar även om centralenheten slutar att fungera. Systemet bygger på den robusta CAN-bussen från fordonsindustrin. Med IP68-klassade snabbkopplingar kan enheter kopplas ur/anslutas under drift, och magnetventiler kan bytas eller rengöras utan verktyg. Felsökning görs enkelt med dioder och display, och support kan ske på distans.

INSTALLATION

En busskabel räcker för att ansluta alla tappställen – enkelt, snabbt och kostnadseffektivt.

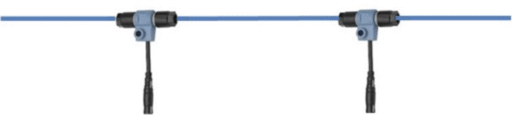

Kabeln dras i en eller två slingor från centralenheten, med T-kopplingar vid varje tappställe och slutmotstånd vid sista enheten. Alla kopplingar är IP68-klassade och kräver ingen extra kapsling.

ECC2 visar direkt hur många enheter som är anslutna, vilket gör felsökning enkel. Vidare anslutningar till duschpaneler eller WC-spolning sker med snabbkopplingar, och eventuella 3-vägsventiler kopplas parallellt med en 3-ledare.
