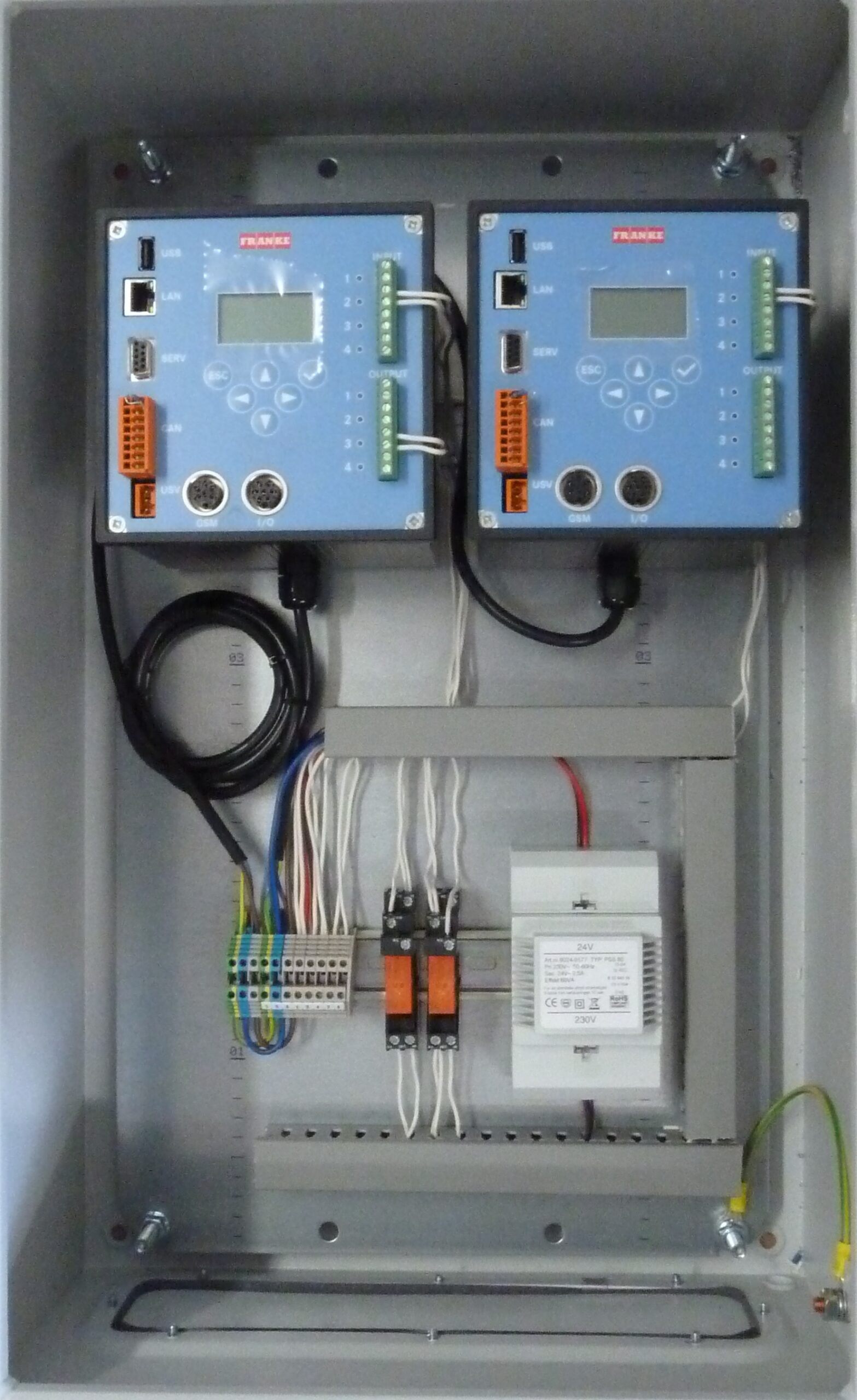

Styrskåpet består av Centralenhet ECC2 samt andra komponenter som normalt behövs för styrning av ett duschsystem med hetvattenspolning. Styrskåpet kan anpassas och kompletteras med tex ytterligare en centralenhet vid behov. Centralenheterna finns med eller utan BMS stöd. (Uppkoppling Modbus, Bacnet eller KNX)

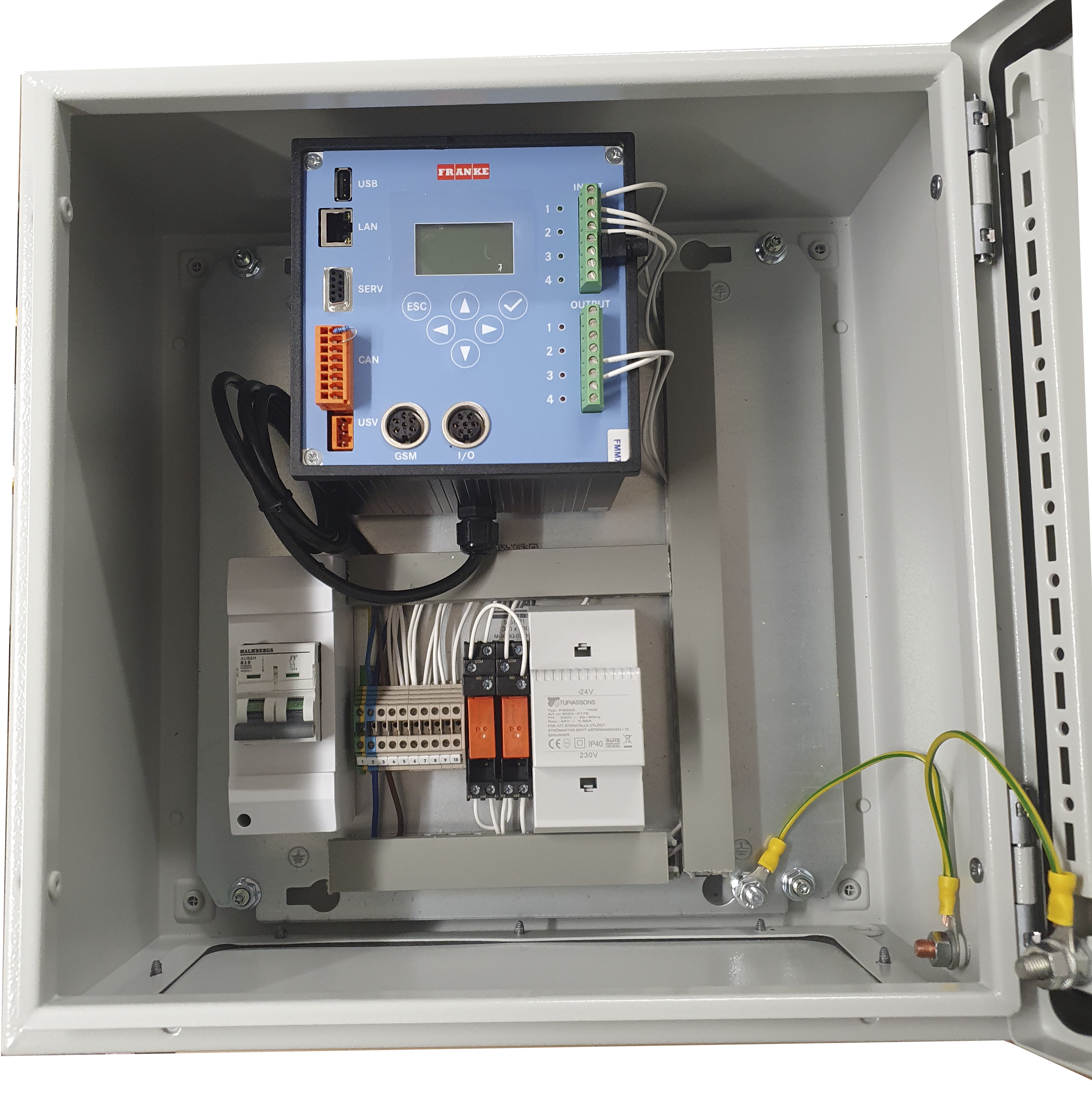

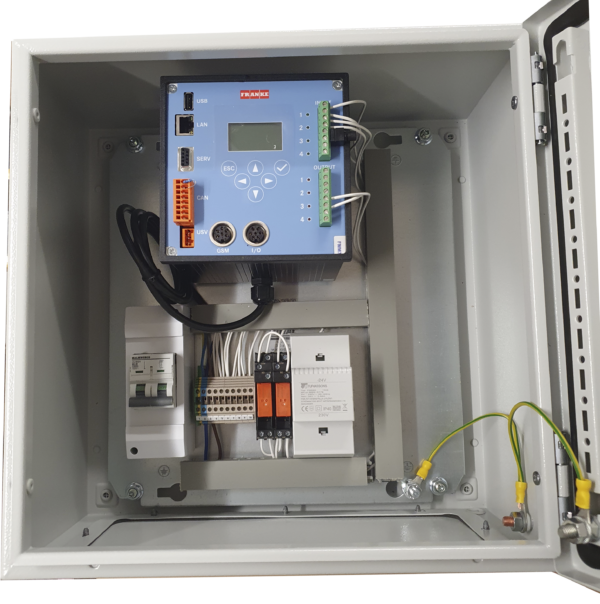

Styrskåp A3000 Open
Styrskåp för A3000 Open system
Ingående komponenter:
- ECC2 Centralenhet
- Transformator 24 VAC för 3-vägsventiler (beroende med modell)
- Relä för styrning av 3-vägsventiler
- Kopplingsplint
- Dvärgbrytare 10 A
- Apparatskåp Rittal, plåt, Normalt 380x380x210, IP66
Anslutningar:
- Matning 230 VAC, max 10A
- Busskabel max 2 per centralenhet för anslutning av upp till 32 tappställen per centralenhet, 24VDC
- Styrning av 3-vägsventiler, 24 VAC, 20VA (beroende på modell)
- RJ45, Ethernet
- 4 Potentialfria ingångar, 4 potentianfria utgångar
| Teknik | Elektroniskt system (A3000 Open) |
|---|---|
| Funktion | Automatisk hetvattenspolning, Hygienspolning |
